MANUALE UTENTE CARTE IEEE 1394 FIREWIRE® PCI #F5U502EA BELKIN

Il modo più veloce per aggiuungere 3 porte FireWire al computer

IT

Indices

Introduzione 1

Descrizione generale 2

Caratteristica 2
Specifiche 2
Contenuto della confezione 2
Requisiti minimi del systema: 2

Installazione dell'hardware 3

Installazione del driver per Windows 98 SE. 8

Software d'installazione 9

Installazione del driver per Windows 2000 11

Software d'installazione 11

Installazione del driver per Windows ME 12

Software d'installazione 13

Informazioni 15

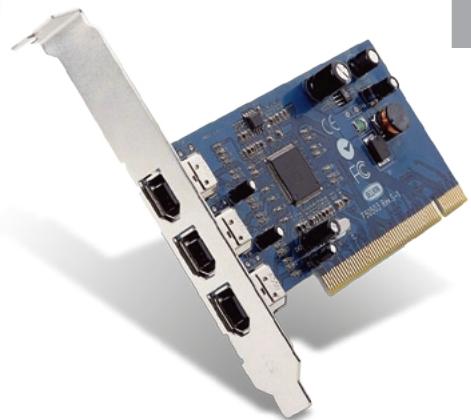

Grazie per aver acquistato la schedpa PCI IEEE-1394 Belkin. Ora è possibile aggiuungere tre porte FireWire a 400 Mbps a computer con Windows® 98 SE, Windows® 2000 o XP e usufruire di altissime velocità di trasferimento e della funazionalità Plug and Play dei dispositivi FireWire di prossima generatione.

Caratteristica

Tre porte esterne IEEE 1394 a 400 Mbps
- Conforme alle specifiche IEEE 1394a 5
- Connettore per alimentazione ausiliaria interna
- Buffer IT/AT FIFO - 4k/2k
- Buffer IR/AR FIFO - 4k/2k

Specifiche

Conformità alle specifiche OHCl 1.0
Conformità allo standard PCI 2.1 e 2.2

Contenuto della confezione

• Scheda PCI IEEE 1394
• CD con software d'installazione
• Manuale d'uso

Requisiti minimi del sistema:

• Pentium II a 266 Mhz
  RAM da 32 Megabyte
• Uno slot conforme alle specifiche PCI 2.1

• Windows® 98 SE, Windows® 2000, Windows® Me

• Spagnere il computer e scollegare tutti i dispositivi e le periferiche.

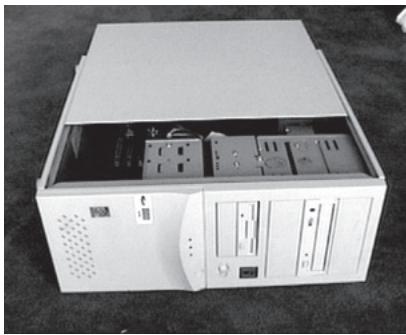

1. Aprire il telaoi del computer. Prima di eseguire esta operazione, consultare il manuale d'uso del computer. Toccare una parte metallica del telaoi del computer per scaricare l'elettricità statica. Questo eviterà di danneggiare il computer e la schedà FireWire.

IT

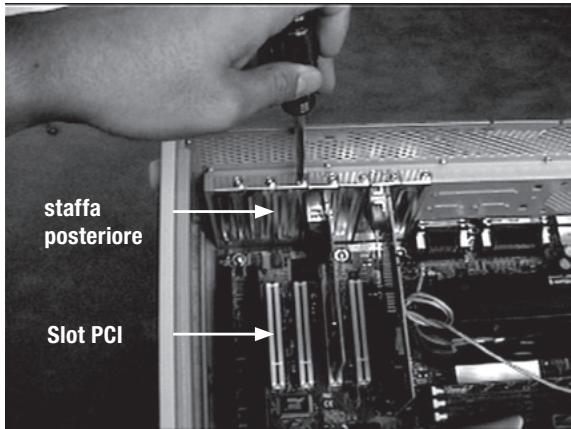

1. Individuare gli slot PCI sul circuito stampato del computer. Individuare uno slot PCI libero. Rimuovere la lastra di metallo che ricopre lo slot sul retro correspondente allo slot PCI Express selezionato. Utilizzare un cacciavite a croce per rimuovere le viti. Fare riferimento alle immagini sotto illustrate.

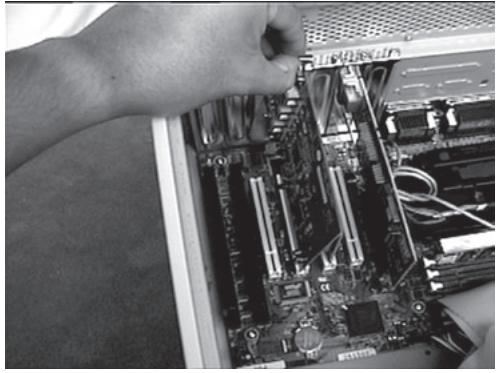

1. Rimuovere la scheda FireWire alla sua confezione antistatica. Mantenere la scheda alla staffa metallica: non toccare i connettori con le terminazioni dorate. Inserire la scheda nello slot PCI allineando attentamente la staffa posteriori con il pannello del computer. Verificare che il bordo della scheda PCI sa completingmente inserito nello slot.

IT

1. Fissare la scheda in modo sicuro utilizzando la vite utilizzata per la staffa posteriori.

1. (Opzionale) Se si desidera collegare a questa schedas diversi dispositivi FireWire alimentati via bus, occorre ricavare l'energia elettrica dall'alimentatore del computer. A tal fine, è necessario collegare un cavo di alimentazione per unità a disco al connetto sulla schedra PCI.

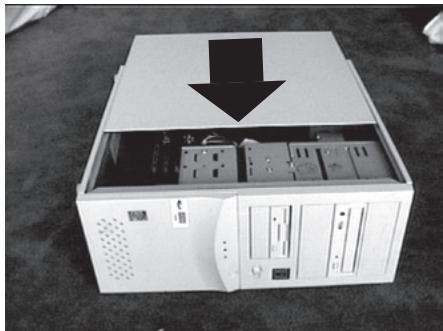

1. Richiudere il telaio del computer.

1. Ricollegare tutte le periferiche e riaccendere il computer

IT

Installazione del driver per Windows 98 SE

1. Windows 98 SE avviere il programma di "Installatione guidata nuovo hardware" e rileverà la schedra PCI IEEE 1394 come "PCI OHCI compliant IEEE 1394 Host Controller". Fareciesu "Next" (Avanti).

1. SeLECTIONARE "Search for the best driver for your device" (Cerca driver migliorare). Fare cli su "Next" (Avanti).

1. Non selezionare alcuna casella. Fare cig su "Next" (Avanti).

1. Windows ricercherà ora il driver corretto nel proprio database. Fare cli c su "Finish" (fine).

1. É possible che ilsystema richieda l'insertimento del CD di installatione di Windows 98 SE. In tal caso, insere il CD di Windows 98 efare clic su "OK".

1. L'installatione è completata. Fare clinc su "Finish" (Fine).

Installatione del driver per Windows 2000

1. Windows 2000 SE avviere il programma di "Installazione guidata nuovo hardware" e rilevera la sched a PCI IEEE 1394 come "OHCI Compliant IEEE 1394 Host Controller".

1. Windows installerà automaticamente il driver corretto e vi richiederà di riavviare il computer. Fare cli su "Yes" (Si). L'installazione è completata e la sched PCI IEEE 1394 sare prenta per l'uso后再o di riavvio di Windows.

Installazione del driver per Windows ME

1. Windows 2000 SE avviere il programma di "Installazione guidata nuovo hardware" e rilevera la schedpa PCI IEEE 1394 come "PCI OHCI Compliant IEEE 1394 Host Controller". Selezionare "Automatic search for a better driver (recommended)" (Cerca driver migliorhe). Fare cli su "Next" (Avanti).

1. Windows ora ricercherà e installerà il driver corretto. Fare cliq su "Finish" (Fine).

1. Windows installerà automaticamente il driver corretto e vi richiedera di riavviare il computer. Fare cli su "Yes" (Si). L'installazione è completata e la sched a PCI IEEE 1394 sare prenta per l'uso后再o di Riavvio di Windows.

IT

Dichiarazione FCC

DICHIARAZIONE DI CONFORMITA ALLE NORME FCC LA COMPATIBILITA ELETTRAMAGNETICA

Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dicharia sotto la propria piena responsabilità che il prodotto,

F5U502/F5U503 cui esta dichiarazione fa riferimento:

è conforme alla Parte 15 delle norme FCC. Le due condizioni fondamentali per il funzionamento sono le seguenti: (1) il disposativo non deve causare interferenze dannone e (2) il disposativo deve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un fonzionamento anomalo.

Dichiarazione di conformità CE

"Noi, Belkin Corporation, dichiariamo fatto la nostra unica responsabilità che il prodotto F5U502/F5U503, a cui si riferisce questa dichiarazione, è conforme alla Norma sulle emissioni generiche Classe B EN50081-1 e alla Norma sullimmunità generica EN50082-1 1992."

Garazia a vita limitata offerta da Belkin Corporation

Belkin Corporation garantisce a vita quello prodotto da eventuali difetti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provederà, a propria discrezione, a riparare o sostituire il prodotto gratuitemente, a condizione cheesso si restituito entro il periodo di garanzia, con le spesse di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato. Potrebbevenirriestha la prova di acquisto.

Questa garanzia non sare valida nel caso il prodotto sa via stato danneggiato accidentamente, per abuso, uso non correttò o non conforme, qualeria sua stato modificato perché il permesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggible.

LA GARANZIA E I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTOR ACCORDO, SIA ESSO ORALE, SCRITTO, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBLLIGO DI GARANZIA IMPLICITO COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIABILITA O IDONEITA AD UN PARTICARE SCOPO.

Nessun rivenditore, agente o impiegato di Belkin è autorizzato ad apportare modifiche, ampliamenti o aggliante alla presente guaranzia.

BELKIN DECLINA QUALSIASI RESPONSABILITA PER EVENTUALI DANNI SPECIALI, ACCIDENTALI, DIRETTI IN DIRIDETTI IMPUTABILI AD UN'EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA FORMA DI TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATIVITA, DANNI O RIPROGRAMMIZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZATI O UTILIZZATI CON I PRODOTI DELB.KIN

Belkin Corporation
501 West Walnut Street
Compton, CA, 90220-5221, USA
[phone]
[phone] fax

Belkin Ltd.

NN10 6GL, Regno Unito

[phone]
[phone] fax

Belkin B.V.

Boeing Avenue 333
1119 PH Schiphol-Rijk, Paesi Bassi
[phone]
[phone] fax

Belkin GmbH

Hanebergstrasse 2

80637 Monaco di Baviera, Germania
[phone]
[phone] fax

Belkin SAS

130 rue de Silly
92100 Boulogne-Billancourt, Francia
[phone]
[phone] fax

Belkin Iberia

Avda. Cerro del Aguila 3
28700 San Sebastian de los Reyes, Spagna
[phone]
[phone] fax

Per maggiori informazioni e per l'assistenza tecnica, visitare il nostro除去 Internet: www.belkin.com
